Productintroductie

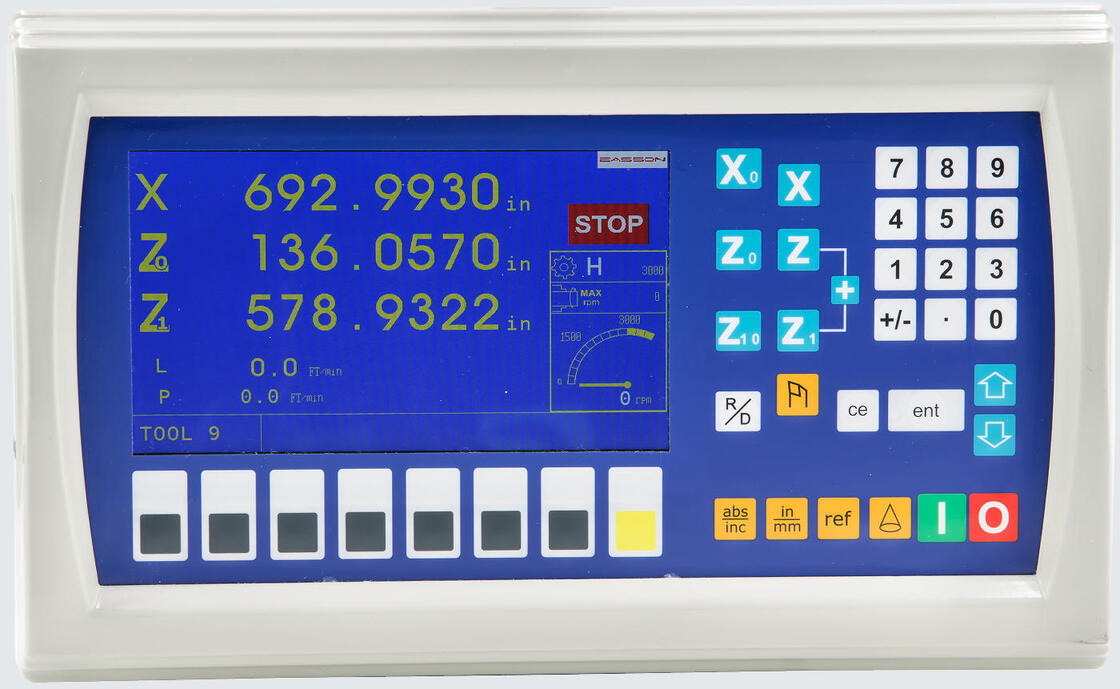

DeEasson ES-14B digitaal uitleessysteem voor draaibanken met constante snelheidis een professionele LCD DRO speciaal ontworpen voorprecisie draaibankbewerkingstoepassingen.
In tegenstelling tot traditionele digitale uitlezingen die alleen de aspositie weergeven, integreert de ES-14Bspiltoerentalregeling, lineaire bewaking van de snijsnelheid van het oppervlak en feedback van de encoder, waardoor de machinist optimale bewerkingsomstandigheden kan handhaven tijdens draaibewerkingen.
Het systeem ondersteuntconstante oppervlaktesnelheid (CSS) controle, waardoor de spilsnelheid tijdens de bewerking automatisch kan worden aangepast aan de werkstukdiameter. Dit zorgt ervoor dat de snijsnelheid constant blijft, waardoor de kwaliteit van de oppervlakteafwerking en de standtijd worden verbeterd.
De ES-14B DRO voert een0–10V stuursignaal naar de spilregelaar, waardoor voor beide een directe regeling van de rotatiesnelheid van de spil mogelijk isautomatische en handmatige bedieningsmodi.
Met zijn intelligente draaibankspecifieke functies zoalsOptellen van de Z-as, geheugen voor gereedschapscorrecties en wisselen van weergave van radius/diameterverbetert de ES-14B de bewerkingsefficiëntie aanzienlijk en vermindert het aantal bedieningsfouten.
Het DRO-systeem is ontworpen voor industriële omgevingen en voldoet aan de internationale normenEMC-normen, waardoor een betrouwbare werking in werktuigmachinewerkplaatsen wordt gegarandeerd.
Belangrijkste kenmerken
Constante oppervlaktesnelheidscontrole (CSS)
Het ES-14B digitale uitleessysteem past automatisch de spilsnelheid aan op basis van de huidige X-asdiameter om een constante snijsnelheid te behouden tijdens draaibewerkingen.
Deze functie verbetert:
Belangrijkste functietoetsen en knoppen
Automatische en handmatige toerentalregeling
De DRO biedt twee spilbesturingsmodi:
AUTO RPM-modus
Het spiltoerental wordt automatisch geregeld volgens de presetlineaire snijsnelheid van het oppervlak.
HANDMATIGE RPM-modus
Het spiltoerental wordt geregeld met behulp van de snelheidsinstelknop van de DRO.
Met dit flexibele besturingssysteem kunnen operators de meest geschikte bedieningsmodus kiezen, afhankelijk van de bewerkingstaak.
0-10V spindelomvormerregeling
De ES-14B voert een0-10V analoog stuursignaalrechtstreeks naar de spilomvormer, waardoor een nauwkeurige elektronische regeling van het spiltoerental mogelijk is.
Dit maakt een naadloze integratie met moderne draaibankaandrijfsystemen mogelijk.
Lineaire weergave van de snijsnelheid van het oppervlak
De DRO geeft direct delineaire snijsnelheid (m/min)tijdens de bewerking, waardoor operators de snijomstandigheden in realtime kunnen volgen.
Z- en Z1-assomfunctie
Voor grote draaibanken uitgerust met twee longitudinale schalen ondersteunt de ES-14Bas optellen, waardoor de aflezingen van de Z- en Z1-as kunnen worden gecombineerd en weergegeven als een enkele waarde.
Dit verbetert de nauwkeurigheid van de positionering van het gereedschap.
Toepassingen
Het ES-14B Constant Speed DRO-systeem wordt veel gebruikt in:
-
precisie draaibankbewerking
-
werkplaatsen voor het snijden van metaal
-
matrijzenbouw
-
machinale bewerking van auto-onderdelen
-
draaien van lucht- en ruimtevaartcomponenten
-
algemene mechanische productie
Technische specificatie
| Modelnummer |
ES14B CS |
| As nummer |
Vier assen |
| Asweergave |
1μm, 5μm |
| Signaalingang |
A/B kwadratuursignaal |
| Voeding |
110 spanning - 220 spanning |
| Gewicht (kg) |
2.5 |
|
Maximale invoer
|
2 MB Hz |
| Bedrijfstemperatuur |
0℃ - 45℃ |
| Opslagtemperatuur |
-40℃ - 55℃ |
| Relatieve vochtigheid |
≤ 95% |
| Ingangen |
2 of 3 lineaire encoders |
| EMC-standaard |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
EMC-testapparatuur
Om ervoor te zorgen dat alle Easson DRO-producten voldoen aan de standaard EMC-standaardspecificatie, hebben we een complete set EMC-test-esd-immuniteitstesters.
Verouderingstest
Verouderingstests kunnen verifiëren dat producten van het proces, het ontwerp, het materiaal en andere aspecten defect zijn of niet. Met behulp van deze tests kunnen we het productontwerp onmiddellijk herzien om de productkwaliteit en levensduur te verbeteren.
Digitaal uitleessysteem
De basisparameter in de ES-14B is hieronder opgenomen:
| Centreren (1/2) |
| Radius / Diameter voor elke as |
| Metrisch / inch Weergave (mm / inch) |
| Absoluut / incrementeel (ABS / INC) |
| Uitschakelgeheugen (30 subdatums) |
| 199 subdatum |
| Referentiegeheugen (REF) |
ES14B CS signaalcontrolepoort (DB9) pindefinitie
| Pinnr. |
Signaalnaam |
Beschrijving / Opmerkingen |
| Pin 1 |
10V omvormer |
Omvormersignaal (+10V) |
| Pin 2 |
0V-omvormer |
Omvormersignaal (0V / GND) |
| Pin 3 |
— |
Niet gebruikt/gereserveerd |
| Pin 4 |
— |
Niet gebruikt/gereserveerd |
| Pin 5 |
— |
Niet gebruikt/gereserveerd |
| Pin 6 |
5V (RPM-schakelsensor) |
+5V voeding voor toerentalschakelaarsensor |
| Pin 7 |
Hall-sensor |
Signaalingang van de Hall-sensor |
| Pin 8 |
Hoog/laag versnellingssignaal |
Stuursignaal hoge/lage versnelling |
| Pin 9 |
0V (gemeenschappelijke aarde) |
Massa voor toerentalschakelaarsensor en 0V H/L(twee signaalkabels) |
Opmerkingen / Opmerkingen over bedrading
-
Omvormeraansluiting:Pin1en Pin2
-
Hoge/lage versnellingsaansluiting:Pin8en Pin9
-
Aansluiting toerentalschakelaarsensor:Pin6, Speld7, Speld9
-
Easson CS DRO ondersteunt een 5V normaal open PNP-sensor.
