Productdetails:
|
| Naam: | Dro voor het Malenmachine van Bridgeport | sleutelwoord: | Dro die Systemen meten |
|---|---|---|---|
| Gebruik: | Het malen en Draaibankmachine | Voeding: | AC 110V - 220V, 50Hz |
| Talen: | 20 keuzen | Vertoningsresolutie: | 0.1µm, 0.5µm, 1µm, 5µm |
| Brutowieght: | 3 kg | Uitgangssignaal: | TTL |
| Hoog licht: | De Absolute Lineaire Codeur van Bridgeport,Lineaire de Schaalcodeur van de draaibankmachine,Lineaire Positiecodeur 0.1um |
||
Productinleiding
S-8C LCD is allen in één functie digitaal lezen door Easson. Het is praktisch, is de multifunctionele optische lineaire schaal digitale vertoning toegepast op verscheidenheden van werktuigmachines zoals Malen, Draaibank, Malende, Boring machine enz.
Door met lineaire codeurschalen te coördineren, EA kan het reekslezen de waarde nauwkeurig tonen van het verschuiven en NC/CNC bereiken.
U kunt niet zich veroorloven om dit te missen als u een betrouwbaar, efficiënt en rendabel Digitaal Lezenapparaat zoekt.
Alliance-de kaliberbepaling specialiseert zich in het verzekeren van nauwkeurigheid waar het, als in precisiehulpmiddelen het meest nodig is. De lineaire schaal is één van vele punten wij waaraan werken. Met een uniek ontwerp voor het lezen van de metingen van motie en positie, belooft de lineaire schaal nauwkeurigheid in uw werktuigmachines, zolang de lineaire schaal behoorlijk wordt gekalibreerd.
Productvertoning
Productenparameter
| Het centreren (1/2) |
| Metrisch/duim Vertonings (mm/Duim) |
| Absoluut/stijgend (ABS/n.v.) |
| Macht van Geheugen (subdatum 30) |
| subdatum 199 |
| Verwijzingsgeheugen (ref) |
| Nul |
| De Diameter van de hoogtecirkel (PCD) |
| Lijngat het Plaatsen (LHOLE) |
| De eenvoudige Functie van „R“ |
| De vlotte Functie van „R“ |
| Lineaire Foutencompensatie |
| Niet Lineaire Foutencompensatie |
| MET INBEGRIP VAN Functie |
| De Vertoning van de assnelheid |

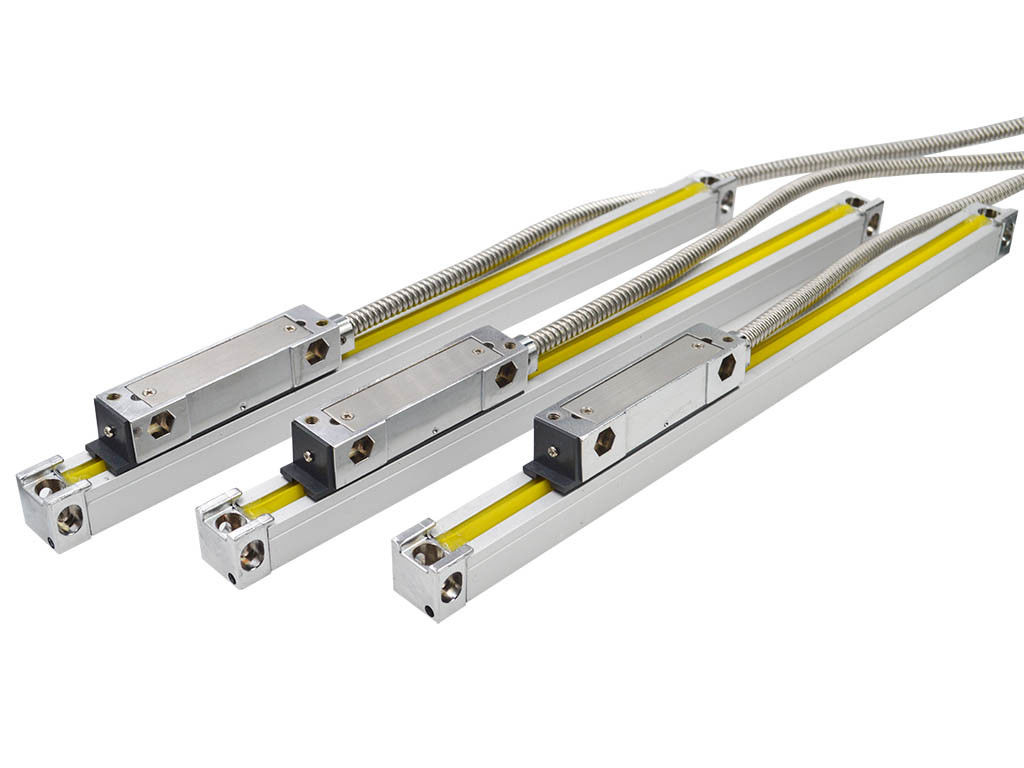

Optische Lineaire Schaal | Lineaire Schaal | Optische Glasschaal
Geavanceerd Optisch Metend Systeem
Het verschil tussen VERSUS schaal en de optische het glasschaal van de huidige het vastelandsmarkt van China is de diadrager van VERSUS reeks optische lineaire schalen, gebruikt een dragende ontwerp vijf en de lente zes voor optische grating lineaire omvormer, het betrouwbaardere systeem van de steunsteun, speciaal in lange afmetingsschaal zoals de lange Draaibankmachine. De Nauwkeurigheid is beter dan de GS20-reeks lange schaal.
De optische Lineaire Specificatie van de Codeurschaal
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Het meten van Norm | Grating Glasschaal - Grating periode: 20μm (0.02mm) | ||||||||
| Optisch het Ontdekken Systeem | Transmissive Infrarood Systeem: golflengte 880mm | ||||||||
| Het Systeem van de diadrager | Verticale vijf lagers ondersteunend systeem | ||||||||
| Vertoningsresolutie | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Metingsreis | 501200mm | Elke 50mm | Niet beschikbaar | ||||||
| 13003000mm | Niet beschikbaar | Elke 100mm | |||||||
| Nauwkeurigheid | 50450mm | ±3μm - ±5μm | -- | ||||||
| 500800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 10502000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 13003000mm | -- | ±10μm/m | |||||||
| Herhaalbaarheid | 2μm (0.002mm) | ||||||||
| Hystersis | 3μm (0.003mm) | ||||||||
| Bescherming | IP 53 | ||||||||
| Voeding | Gelijkstroom 5V ± 5% | ||||||||
| Outputsignaal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Installatiedimensies
VS10/de Reeks van VS11/van VS12/VS13-
DSUB 9PIN
| SPELD | TTL | 422A | ||
| Signaal | Kabel | Signaal | Kabel | |
| 1 | — — | — — | A | Geel |
| 2 | 0V | Sinaasappel | 0V | Wit |
| 3 | — — | — — | B | Rood |
| 4 | GND | GND | GND | GND |
| 5 | — — | — — | R | Zwart |
| 6 | A | Geel | A | Groen |
| 7 | 5V | Rood | 5V | Bruin |
| 8 | B | Groen | B | Blauw |
| 9 | R | Bruin | R | Grijs |
100% laserkaliberbepaling
Alle Easson-glasgrating omvormers worden individueel geïnspecteerd en binnenshuis gekalibreerd door onze laser voldoet de interferometer om het meten van nauwkeurigheid te verzekeren 100% aan de specificaties.
