Productdetails:
|
| Naam: | Hoge Nauwkeurigheidscodeur | Sleutelwoord: | Hoge Nauwkeurigheidsschalen |
|---|---|---|---|
| Gebruik: | Het malen, Draaibank, Molen, Boring Machine | Talen: | 20 keuzen |
| Vertoningsresolutie: | 0.1µm, 0.5µm, 1µm, 5µm | Brutowieght: | 3 kg |
| Voeding: | AC 110V - 220V | Outputsignaal: | TTL |
| Hoog licht: | 3 as Optische Heersers,Easson Optische Heersers,Optische Heersers met LCD Dro |
||
Easson 3 As Optische Heersers met LCD Dro Grey Shell
Productvertoning

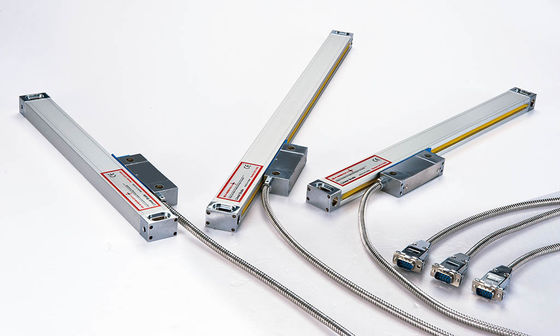

De heerser van de glasschaal wordt samen gebruikt in diverse machines met digitaal het lezensysteem van Easson, dat vaak wordt gebruikt om de coördinaten van het hulpmiddel en het werkstuk te ontdekken, de scherpe fout waar te nemen en te volgen om een rol te spelen in het compenseren van de bewegingsfout.
| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| Het meten van Norm | Glasschaal - Grating periode: 20μm (0.02mm) | ||||||||
| Optisch het Ontdekken Systeem | Transmissive Infrarood Systeem: golflengte 880mm | ||||||||
| Het Systeem van de diadrager | Verticale vijf lagers ondersteunend systeem | Verticale vijf lagers ondersteunend systeem | |||||||
| Resolutie | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Metingsreis | 1001200mm | Elke 50mm per lengte Spec. | Elke 50mm per lengte Spec. | ||||||
| 13003000mm | Niet beschikbaar | Elke 50mm per lengte Spec. tot 500mm | |||||||
| Nauwkeurigheid | 100450mm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm |
| 500800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | ||||
| 10502000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | ||||
| 13003000mm | -- | -- | |||||||
| Herhaalbaarheid | 2μm (0.002mm) | ||||||||
| Hystersis | 3μm (0.003mm) | ||||||||
| Bescherming | IP 53 | ||||||||
| Voeding | Gelijkstroom 5V ± 5% | ||||||||
| Outputsignaal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |

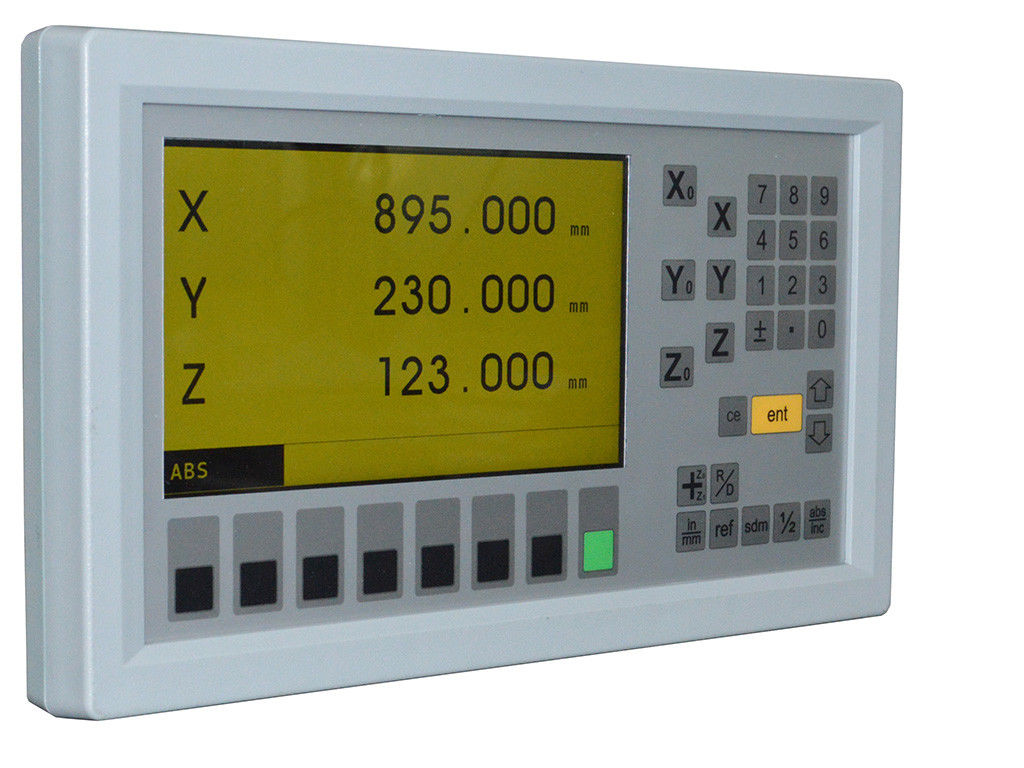

Digitale Lezen Technische Specificatie
1. Het centreren (1/2)
2. Metrisch/duim Vertonings (mm/Duim)
3. Absoluut/stijgend (ABS/n.v.)
4. Macht van Geheugen (subdatum 30)
subdatum 5. 199
6. Verwijzingsgeheugen (ref)
7. Bouw Calculator in
8. De Diameter van de hoogtecirkel (PCD)
9. Lijngat het Plaatsen (LHOLE)
10. De eenvoudige Functie van „R“
11. Lineaire Foutencompensatie
12. Niet Lineaire Foutencompensatie
13. De Vertoning van de assnelheid
14. Straal/Diameter (Draaibankfunctie)
15. Z asoptelling (Draaibankfunctie)
Het Testen van DRO EMC
Alle Digitale het Lezenproducten van Easson vergen om pas te zijn de EMC specificatie, hebben wij een volledige reeks van EMC testesd immuniteitsmeetapparaat om de elektromagnetische compatibiliteit te testen.
Easson DRO is in overeenstemming is met relevante normen voor de elektromagnetische compatibiliteit (EMC) als details hieronder geweest:
IEC61000-4-2/GB/T 17799-2: Elektrostatische lossingsimmuniteit (Contactlossing 6000V, luchtlossing 8000V)
IEC61000-4/GB/T 17799-4: Elektro snelle voorbijgaande uitbarstingsimmuniteit (impulsomvang 2000V)
IEC61000-4-5/GB/T 17799-5: De immuniteit van de bliksemschommeling (Superrimposed-impulsvoltage piek2000v)
Het verouderen Test
De het Verouderen test kan verifiëren of het proces, het ontwerp, het materiaal en andere aspecten gebrekkig zijn. Daarom kunnen wij gebruikend dit het testen onmiddellijk herzien het productontwerp om productkwaliteit en levensduur te verbeteren.
FAQ
1: Keurde u OEM aangepaste dienst goed?
Wij kunnen niet alleen typische die producten maar ook de producten verstrekken aan het verzoek van de klant worden aangepast op de ordehoeveelheid wordt gebaseerd.
2: Wat is uw hoofdproducten?
A: CNC de Machine van de Visiemeting, Optische Profielprojector, Digitaal Lezensysteem (Tegen), de Lineaire schaal van het codeurglas. CNC lineaire schaal
3: Is de Lengte van GS30 heeft 1000mm?
A: GS30 reeks slechts beschikbaar voor lengte 50 tot 500mm, stellen voor wij niet gebruikend dit model voor het lange afmeting meten wegens zijn dunne structuur van het schaallichaam (Ontoereikende starheid).
4: Hoe kan ik het model van Easson GS10, van GS30, van GS90, van VS10 en VS20-identificeren?
A: Wij hebben de het etiketstok van de productcode op het schaallichaam, ook is elke modeldeimension verschillend. Voor hun structuur, GS-ontwerpen de reeksen die gebruiken vijf die en de één lente voor de drager van de Optische grating lineaire schaal dragen; Maar voor VERSUS reeks, is het totaal verschillend met GS die het de 6 lenteduw & trekkrachtstructuur, meer nauwkeurigheid dan GS-schaal heeft.
5: Hoe de lange afmeting voor de lineaire glasschaal u kan produceren?
A: Tot nu toe, kunnen wij de maximum 3000mm lange glasschaal veroorzaken.
