Productdetails:
|
| naam: | 3 as Dro voor de Molen van Bridgeport | Sleutelwoord: | Het Digitale Lezen van DRO |
|---|---|---|---|
| Toepassing: | Het malen, Draaibank, Molen, het Boring | talen: | 20 opties |
| Vertoningsresolutie: | 0.1µm, 0.5µm, 1µm, 5µm | LCD grootte: | 7 duim |
| stroomvoorziening: | 110V / 220V | Outputsignaal: | TTL |
| Markeren: | Easson 3 Eenheid van het As de Digitale Lezen,7 duim 3 Eenheid van het As de Digitale Lezen,Digitale het Lezeneenheid van S 14B voor Malen |
||

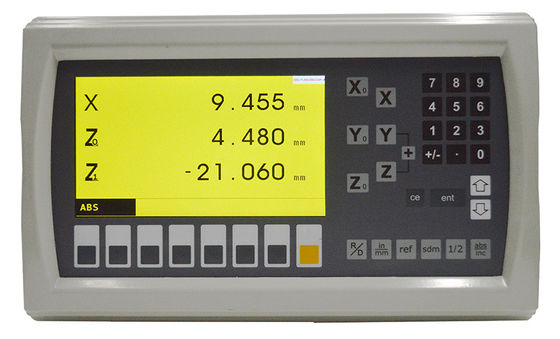

Easson 7 inch 3 axis digitale lezen eenheid voor freesmachine draaibank
Inleiding van het product
De ES-14B, die in 2018 werd gelanceerd, is ontworpen door Easson om de wereldmarkt te voorzien van een "All-in-one en volledige opties" digitale lezen.In de ES-14B is het in feite mogelijk om de vereiste toepassing te selecteren ((Milling, draaibank, boormachine, boormachine, slijpmachine, wirecut) rechtstreeks tijdens de DRO-opstelling.
De ES-14B-serie is CE-gecertificeerd en wordt vervaardigd volgens het TQM ((Total Quality Management System).
Technische specificatie
| Modeltype | ES-14B | ||
| Achsennummer | Drie as, vier as | ||
| Axis Display | 0.1 μm, 0,5 μm, 1 μm, 5 μm | ||
| Signalinvoer | A / B kwadratussignaal | ||
| Stroomvoorziening | 110 Spanning - 220 Spanning | ||
| Gewicht (kg) | 2.5 | ||
|
Maximale invoer |
2 MB Hz | ||
| Werktemperatuur | 0°C - 45°C | ||
| Bergingstemperatuur | -40°C - 55°C | ||
| Relatieve luchtvochtigheid | ≤ 95% | ||
| Inbreng | 2, 3 of 4 lineaire encoders | ||
| EMC-norm |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC 61000-4-5 / GB / T 17799-5 |
||
EMC-testapparatuur
Om ervoor te zorgen dat alle Easson DRO-producten de EMC-standaard kunnen doorstaan, hebben we een complete set EMC-test-esd-immuniteitstester.
Ouderdomstest
De verouderingstest kan fouten in het proces, ontwerp, materialen en andere aspecten van elektronische apparaten verifiëren voordat ze de fabriek verlaten.Het is voor bedrijven van groot belang dat de ontwerpen van het product tijdig worden gewijzigd., zodat de producten na hun veroudering en stabiliteit kunnen worden verkocht, waardoor de kwaliteit van de producten en de reputatie op de markt worden verbeterd.
Beschrijving van de producten
Digitaal leessysteem
De basisparameters in de ES-14B zijn als volgt opgenomen:
| Gezondheid, 1/2.) |
| Meter / inch Display (mm / inch) |
| Absolute / incrementele (ABS / INC) |
| Schakel geheugen uit (30 subdatum) |
| 199 subdatum |
| Referentiegeheugen (REF) |
| Inbouwen in Calculator |
| Diameter van de toonhoogtecirkel (PCD) |
| Lijngatpositiëring (LHOLE) |

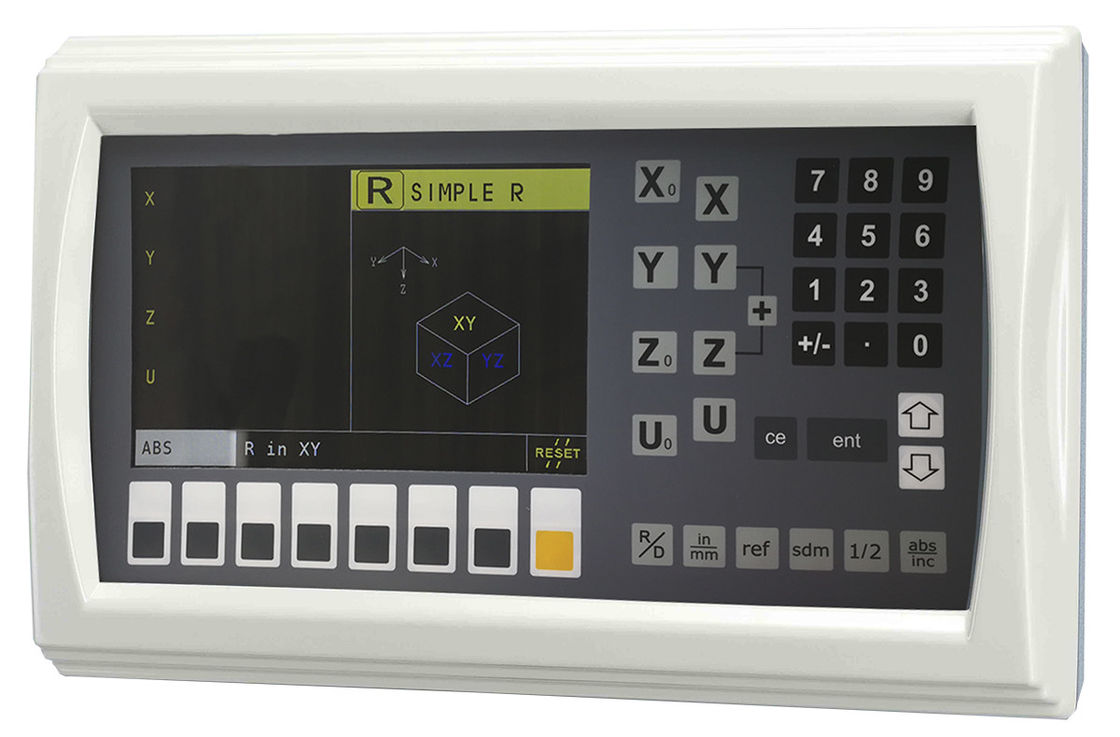

| Eenvoudig.“R”Functie |
| Glanz“R”Functie |
| Lineaire foutcompensatie |
| Niet-lineaire foutcompensatie |
| Samenvatting van de Z-as |
| Versnellingsweergave van de as |
| Bluetooth-functie (optioneel) |
| Power Failure Position Function (alleen werken met Easson Absolute Linear Scale) |
ES-14B is een all-in-one en full options DRO die specifieke functies heeft die erg belangrijk zijn voor de machine retrofitting, zoals niet-lineaire compensatie, Axis snelheidsweergave...en vele andere belangrijke kenmerken die het de ideale oplossing maken voor de retrofitting van veel verschillende soorten machine tools.
Om te zorgen dat de DRO de EMC-tests kan doorstaan, ontwikkelt de ingenieur een nieuw type stroomvoorzieningseenheid om de oude te vervangen ((transformer).
Schakel stroomvoorziening Voordeel:
1Kleine afmetingen en lichtgewicht
2. Hoge energie-efficiëntie
3. lage werkwarmteafgifte en hoge betrouwbaarheid
4Geïntegreerd EMI-filterapparaat voor stroomvoorziening, met een hoog niveau van integratie

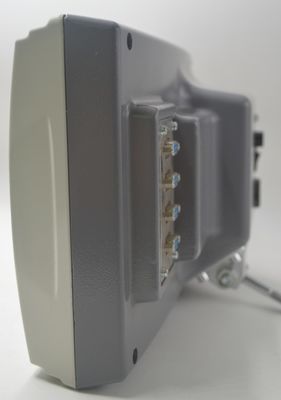

Interface van de connector
| PIN-code | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL signaal | --- | 0V | --- | GND | --- | Een | 5V | B. | R |
| Kabel | --- | Oranje | --- | Ground | --- | Geel |
